MST 190 HT4

Consigliata per le grandi navi commerciali, da crociera e militari.

La MST 190 HT4 con la sua parabola da 190 cm con 3 assi di stabilizzazione garantisce ottime prestazioni, solidità e resistenza alle vibrazioni e affidabilità nel tempo. La MST 190 HT4 permette la ricezione della tv satellitare e, con gli appositi kit, anche la ricezione del terrestre e del meteosat in diretta.

Caratteristiche principali

  • L’antenna con il sistema di funzionamento più semplice al mondo, senza decine di box e connettori in antenna;
  • Manifattura italiana: elegante, efficiente, compatta e leggera;
  • Banda KU con polarizzazione lineare o circolare;
  • Interfacciamento con la girobussola di bordo non indispensabile;
  • “Compass Gyro Controlled” nel radome;
  • GPS “on board”;
  • Polarizzatore automatico;
  • Giroscopi su tre assi;
  • Inclinometri su tre assi;
  • Kit amagnetico contro le interferenze;
  • Navilink: un solo cavo tra antenna e Unità di Controllo;

  • Tecnologia Naviber per identificare il satellite prescelto;

  • Assistenza remota per aggiornamento firmware e supporto tecnico;

  • Garanzia di 3 anni e centri di assistenza in tutto il mondo.

Specifiche tecniche

Dish diameter

190 Cm

Type of stabilisation

3 axis (with autopolarizer 4 axis)

Weight

375 kg

Radome diameter

215 Cm

Radome height

243 Cm

Control Unit

Sat 105 (12 satellites)

Output for

n. 30 decoders and more

Digital Terrestrial TV Kit

n. 1 UHF output

Power

220 Vac 50 Hz (110 Vac 60 Hz upon request)

Average power input

200 W

Peak power input

250 W

Dish type

Prime Focus Double Reflection

Elevation range

5°-85°

Azimuth range

680°

Rotation speed

25°/sec

Roll

+/- 10° with 15 sec. period

Pitch

+/- 10° with 15 sec. period

Yaw

+/- 8° with 26 sec. period

Gyrocompass input

NMEA 183 (xxHDT autoscan)

GPS interface

Built in GPS

GPS data

NMEA 183 (GPGGA, GPGLL, GPRMC autoscan)

Operating temperature

-10° to +70°

Storage temperature

-40° to +85°

Humidity

100%

Maximum relative speed

80 Knots

Frequencies Ku band

10.7 : 12.75 Ghz

Low band

10,700 : 11,700 Mhz

High band

11,700 : 12,750 Mhz

Antenna gain 12 Ghz

45.9 db

Minimum E.I.R.P. auto mode

38-39

Minimum E.I.R.P. semiauto mode

Minimum capability of the receiver

Universal LNB

4 outputs “All bands”

Local LNB oscillator



Low band 9,750 Mhz

High band 10,600 Mhz

Allowed reception

V/H linear (or L/R circular)*  polarization

* with DBS LNB

Installazione

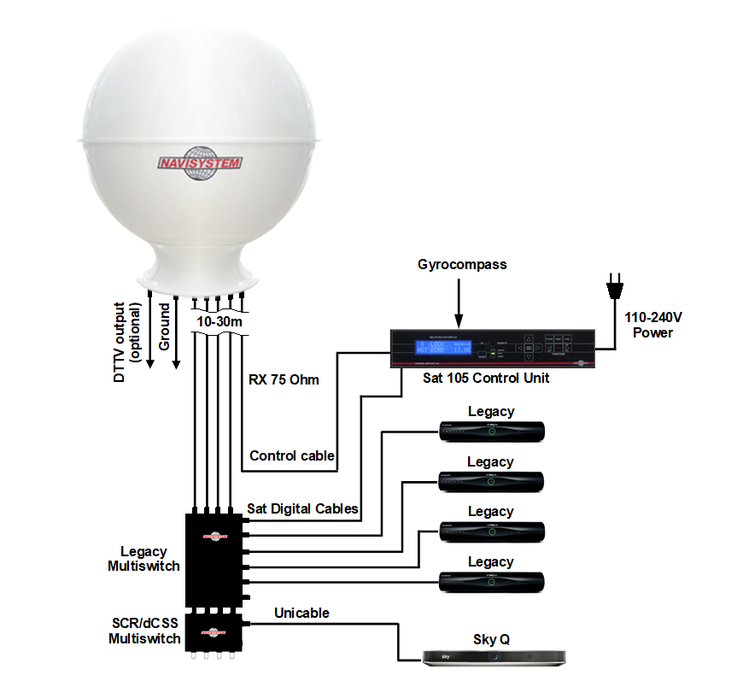

Cablaggio dei sistemi HT4:

Dimensioni dell'unità di controllo:

Optional

Kit Digitale Terrestre a puntamento geografico

Con questo speciale kit è possibile ricevere anche i canali del Digitale Terrestre in rada, l’antenna rimane puntata sempre nella stessa direzione anche se la barca gira. Inoltre la parabola permette una ricezione ad alto guadagno eliminando tutte le riflessioni laterali e posteriori, fornendo una qualità eccellente.

Kit di commutazione

Quando si possono presentare problemi di ostacoli tra antenna e satellite il kit di commutazione tra due antenne assicura una visione senza interruzioni, anche se si vogliono ricevere due satelliti diversi contemporaneamente. Lo scambio tra una antenna e l’altra avviene automaticamente appena una delle due perde il segnale, ma è possibile impostare lo scambio anche in modalità manuale o a priorità nei casi in cui lo si preferisca.

Kit Meteosat

Il kit Meteosat permette di ricevere il meteo in diretta dal satellite per essere sempre aggiornati sulle condizioni del tempo.
