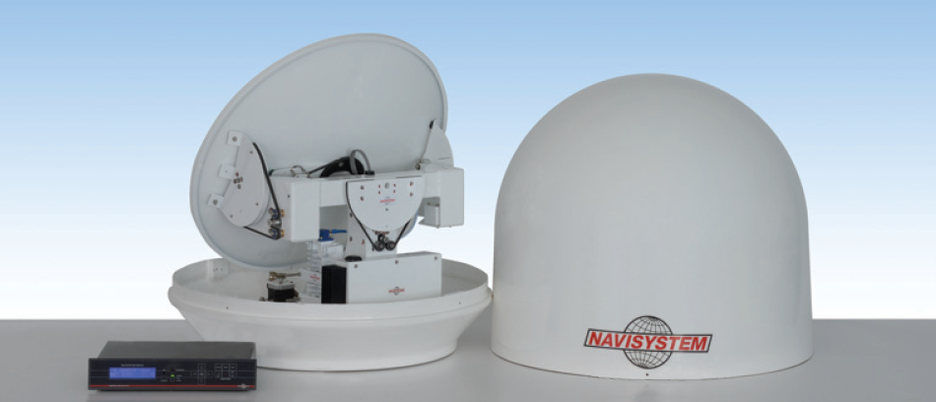

VSAT 75 HT

Consigliata per imbarcazioni da 23 metri a 30 metri.

La VSAT 75 HT con una parabola di 72 cm e un radome di soli 81 cm di diametro assicura un buon servizio anche con condizioni meteo avverse.

Caratteristiche principali

  • Il più compatto radome per antenna 3 assi (Brevetto Navisystem);
  • L’antenna con il sistema di funzionamento più semplice al mondo, senza decine di box e connettori in antenna;
  • Manifattura italiana: elegante, efficiente, compatta e leggera;
  • Banda KU con polarizzazione cross e copolare allo stesso tempo;
  • Multiservice: con l’apposito kit tv sat internet e tv su una sola antenna;
  • Dual o quad switching box per due o quattro antenne;
  • Interfacciamento con la girobussola di bordo non indispensabile;
  • Navilink: un solo cavo tra antenna e Unità di Controllo, interattività con i sistemi di bordo;
  • Kit amagnetico contro le interferenze. “Tracking” anche in condizioni avverse.
  • Polarizzatore automatico;
  • Tecnologia Naviber: per identificare il satellite prescelto;
  • GPS on board di serie;
  • Assistenza remota per aggiornamento firmware e supporto tecnico;
  • Garanzia di 3 anni e centri assistenza in tutto il mondo.

Sono disponibili i seguenti modelli:

  • VSAT 75 HT KU;
  • VSAT 75 HT KA;
  • VSAT 75 HT KU-KA dual band (consente di lavorare su due bande cambiando solo il satellite desiderato; sullo stesso satellite, invece, opera simultaneamente).

Specifiche tecniche

GENERAL DATA:

Dish diameter:

72 Cm

Stabilization type:

3 axis (with autopolarizer 4 axis)

Weight:

52 Kg

Radome diameter:

81 Cm

Radome height:

87 Cm

Control unit:

Sat 105 (12 satellites)

Radome material:

VTR

Power:

220 Vac (110 Vac available)

Average power required:

90 W

Peak power required:

100 W

Elevation range:

5° to +85° (-10° to +100° upon request)

Azimuth range:

680°

Rotation speed:

30°/Sec

Gyrocompass input:

NMEA 0183( xxHDT autoscan)

GPS interface:

Built in GPS

GPS data :

NMEA 183 (GPGGA,GPGGL,GPRMC autoscan)

Operating temperature:

ODU:-20°/ +80°

IDU: 0° / +55°

Storage temperature:

-40°/ +85°

Umidity:

ODU:100%

IDU:100%

Withstands relative average winds:

150 Km/h

OpenAMIP compliance

iDirect

Remote assistance:

Yes

KU-RF DATA:

G/T:

16.8 dB/K (elevation angle 30 deg., frequency 12 GHz)

TX/RX Frequece:

TX: 14.0 -14.5 GHz KU band

RX: 10.95 -12.75 GHz band

Antenna gain:

TX: 35.5 dB (typical  @14.25 GHz)

RX: 34.8 dB (typical @12.50 GHz)

XPD:

TX XPD: >35dB within -1 dB Contour

RX XPD: >32dB within -1 dB Contour

Standard BUC :

3W

LNB oscillator standard:

Low band: 9.750-10.000        High band: 10.600-11.300

Possible reception:

V/H linear and circoular (optional)

Feed:

Cassegrain feed

Polarization:

Cross-pol and co-pol

Polarization control:

DC motor with feedback pot.

KA-RF DATA:

TX/RX Frequece:

TX: 29 ~ 30 GHz

RX: 19.2 ~ 20.2 GHz

Antenna gain:

TX: 44.3 dB @ 29.5 GHz

RX: 48.8 dB @ 19.7 GHz

BUC :

2W (5W optional)

LNB oscillator standard:

18.25 GHz

Possible reception:

Circular or linear upon request

Feed:

Cassegrain feed

Polarization:

Circular:

TX: RHCP - RX: LHCP (or reverse)

Linear:

TX: H - RX: V (or reverse)

TRACKING DATA:

Stabilized antenna pedestal:

3 axis (level,cross level,azimuth),stabilization mode, stepper motor, stab. accuracy +/-@0.25°

Roll:

+/- 15° with 7 Sec. period

Pitch:

+/- 15° with 5 Sec. period

Yaw:

+/- 8° with 10 Sec. period

Turning rate tracking:

30° Sec

Installazione

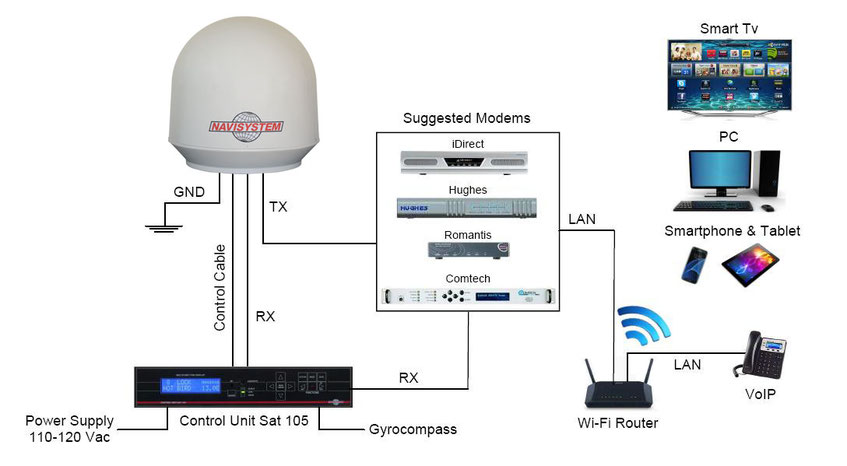

Cablaggio dei sistemi VSAT:

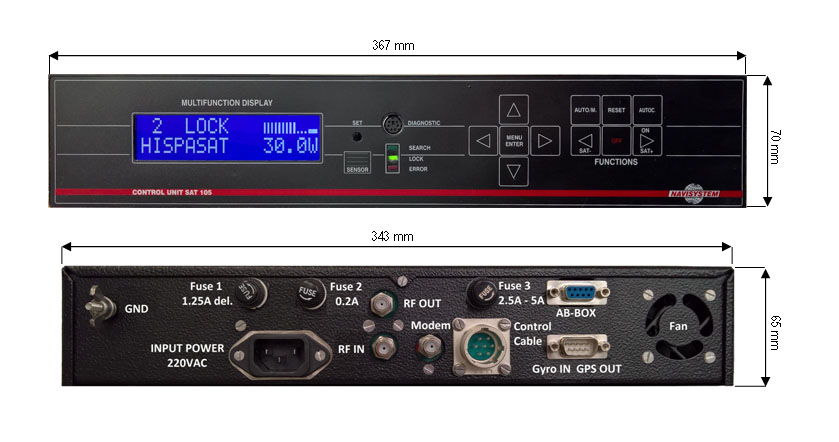

Dimensioni dell'unità di controllo:

Optional

Kit tv sat

Con l’apposito kit tv è possibile avere, oltre al servizio internet, anche il servizio tv satellitare con una sola antenna (non utilizzabili contemporaneamente), un’esclusiva Navisystem pensata appositamente per i nostri clienti che non vogliono rinunciare a nessun servizio nonostante abbiano limitati spazi a disposizione a bordo.

Kit Wi-Fi

Con questo kit è possibile controllare tutte le funzioni di tracking e cambiare satellite, non soltanto dall'unità di controllo, ma anche dal tuo Smarphone o Tablet, in qualsiasi momento.

Il Kit Wi-Fi comprende: unità di controllo Sat 105 Wi-Fi e App Navisystem per Smartphone e Tablet.


Kit di Commutazione

Con lo speciale kit di commutazione due antenne riescono a garantire due servizi senza interruzioni anche in presenza di ostacoli tra antenna e satellite. Lo scambio tra una antenna e l’altra avviene automaticamente appena una delle due perde il segnale, ma è possibile impostare lo scambio anche in modalità manuale o a priorità nei casi in cui lo si preferisca.

Buc

Nei casi in cui sia necessario un BUC più potente rispetto a quello montato di serie su ciascun modello, proponiamo diverse alternative:

  • NJRC
  • Norsat
  • iDirect
  • Terrasat
  • Agilis
  • Actox
